QINGDAO ATLAPEX INDUSTRY CO.,LTD

ESPECIFICACIONES

  • Carga nominal

    1500KG-4000KG

  • Plataforma de voltaje

    80V

  • Altura de elevación

    3000MM

DESCRIPCIONES

Las carretillas elevadoras eléctricas ATLAPEX Serie HE (de 1,5 a 4 toneladas) ofrecen seguridad inteligente, cero emisiones y alta eficiencia para fábricas, puertos y almacenes. Equipadas con una batería LiFePO₄ de 80 V de carga rápida, cuentan con un mástil reforzado de gran visibilidad, diseño ergonómico y componentes de bajo mantenimiento. Ideales para las industrias del tabaco, textil, alimentaria y de la impresión, estas carretillas elevadoras combinan fiabilidad, comodidad y respeto al medio ambiente, con opciones de neumáticos neumáticos o macizos.

1页-6

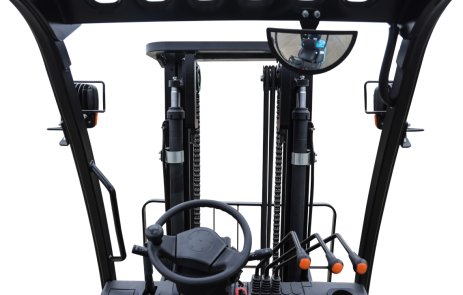

Diseño más ancho para una visibilidad frontal un 20 % mejor. Acero perfilado a medida para mayor resistencia y capacidad de carga. Garantiza un funcionamiento seguro y fiable.

1页-7

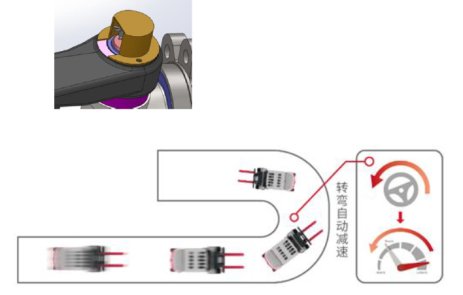

Reduce automáticamente la velocidad durante los giros y la reanuda después de tomarlos. Garantiza una maniobra segura y previene eficazmente los vuelcos.

1页-8

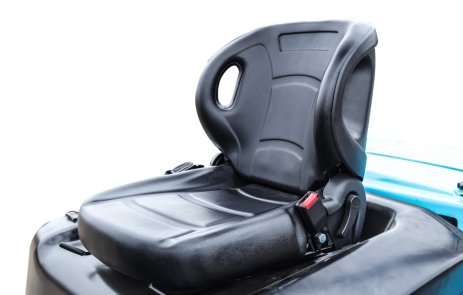

Asiento de lujo con cobertura total y excelente absorción de impactos. Sensor de asiento que desconecta automáticamente la alimentación cuando el operador se levanta. Desactiva el descenso y el desplazamiento del mástil para mayor seguridad.

1页-9

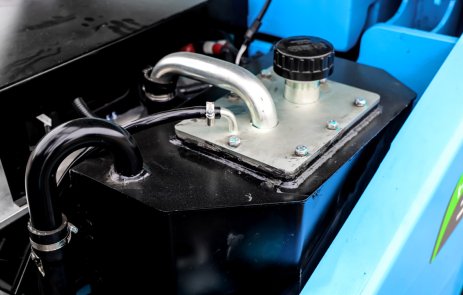

Diseñado para minimizar el contacto con la batería y evitar la acumulación de calor. Líneas hidráulicas más cortas para reducir la pérdida de energía. Gran capacidad de 32 litros, compatible con diversos accesorios. Diseño modular para facilitar el desmontaje y el mantenimiento.

1页-10

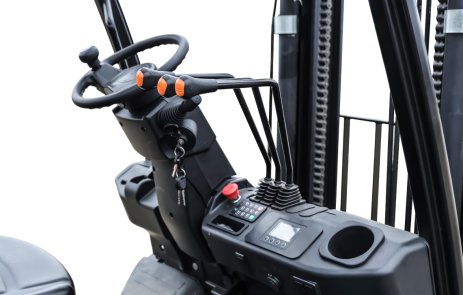

Un 50 % más de espacio para el operador que las carretillas elevadoras convencionales para mayor comodidad. Dirección de bajo par y rueda ajustable de diámetro reducido para una operación más sencilla. Plataforma antideslizante perforada y asideros extragrandes para una entrada y salida más seguras.

1页-11

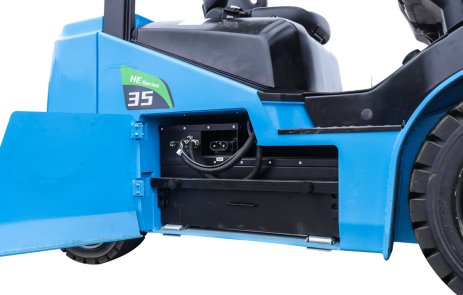

Diseño de batería de extracción lateral para un fácil mantenimiento y una rápida sustitución. Permite un funcionamiento continuo. Centro de gravedad más bajo para una mayor estabilidad.

1页-13

Módulos LiFePO₄ con eficiencia superior al 90 % y carga rápida de 1,5 a 2 horas. Garantía de 5 años/10 000 horas con retención de capacidad superior al 80 %. Protección contra fugas de nivel de milisegundos para un funcionamiento seguro.

1页-12

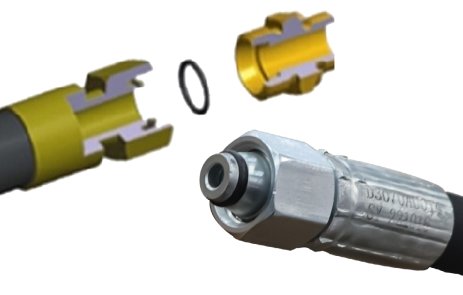

Sistema hidráulico completo de detección de carga para una respuesta de dirección más rápida y un funcionamiento más sencillo. Conicidad de 24° + doble junta tórica en las líneas hidráulicas para reducir las fugas.

1页-15

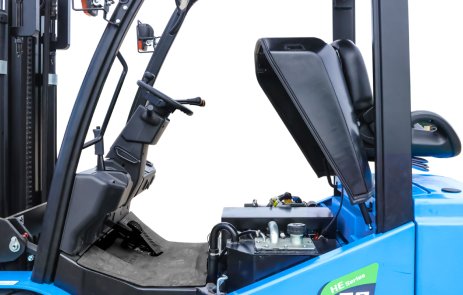

Diseño optimizado del compartimento con componentes clave centralizados. Ángulo de apertura de la tapa > 80°. Inspección y mantenimiento diarios fáciles y cómodos.

1页-14

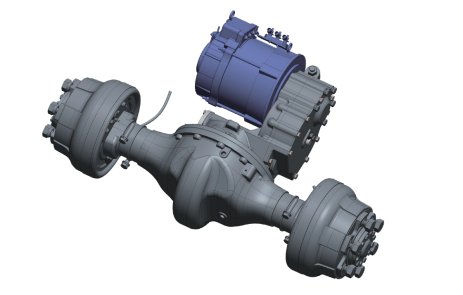

Conversión directa de energía para mínimas pérdidas y mayor aceleración. Eficiencia energética aumentada en más del 30 %. Funcionamiento altamente eficiente y fiable.

1页-17

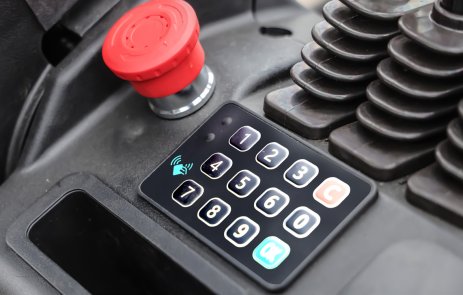

Arranque en dos etapas: bloqueo eléctrico + código PIN o lector de tarjeta. Evita el uso no autorizado y los incidentes de seguridad. Cumple con la normativa nacional de seguridad TSG81.

1页-16

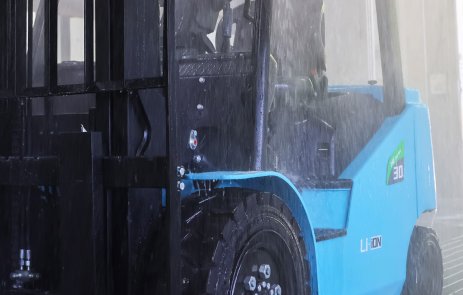

Todos los componentes eléctricos de marcas reconocidas con protección multicapa Batería de tracción con clasificación IP54 Totalmente capaz de funcionar de forma segura en condiciones de lluvia

1页-19

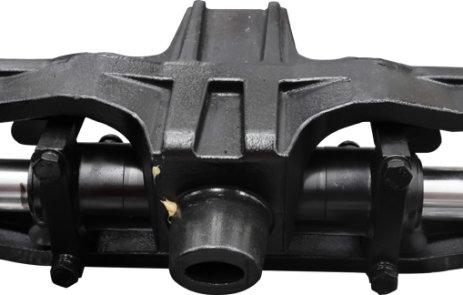

Eje de dirección integrado en fundición con rodamientos de rodillos cónicos para mayor resistencia a los impactos y una vida útil más prolongada Bloques amortiguadores en los puntos de contacto con la carrocería para un mejor rendimiento y comodidad fuera de carretera Reduce la fatiga del operador

1页-18

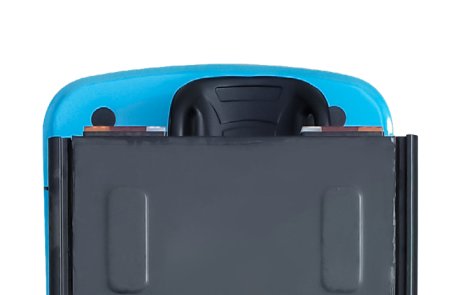

Placa de acero de 4 mm de espesor, diseño de una sola pieza moldeada. Estructura atractiva y robusta. Protección superior contra la caída de objetos y la lluvia.

PARÁMETROS TÉCNICOS

Serie de modelos
CPD-HE15CPD-HE18CPD-HE20XCPD-HE20CPD-HE25CPD-HE30CPD-HE35CPD-HE40X
Número de configuración
HE15-SJ03-L125HE18-SJ03-L125HE20X-SJ03-L125HE20-SJ01-L150HE25-SJ01-L150HE30-SJ01-L202HE35-SJ01-L202HE40X-SJ01-L280
Tipo de alimentación
EléctricoEléctricoEléctricoEléctricoEléctricoEléctricoEléctricoEléctrico
Estante de voltajeEn8080808080808080
Tipo de operación
SentadoSentadoSentadoSentadoSentadoSentadoSentadoSentado


Capacidad de elevación de carga nominal
kg15001800200020002500300035004000
Distancia al centro de carga nominal
mm500500500500500500500500
Voladizo frontal
mm415415415460460475480490
Distancia entre ejesL4mm14101410141015201520165016501750
Sobrepeso (con/sin batería)
kg2750/25803000/28303150/29803650/34703950/37704500/42804800/45805250/5000
Carga máxima por eje (delantera/trasera)
kg3850/4004310/4904460/5405060/5905780/6706750/7507530/7708320/930
Carga por eje sin carga (delantera/trasera)
kg1150/16001200/18001250/19001530/21201580/23701830/26701880/29202090/3160
Tipo de neumático

NeumáticoNeumáticoNeumáticoNeumáticoNeumáticoNeumático y sólidoNeumático y sólidoNeumático y sólido
Número de ruedas (x=ruedas motrices)

2x/22x/22x/22x/22x/22x/22x/22x/2
Especificaciones del neumático delantero

6.50-10-10PR6.50-10-10PR6.50-10-10PR7.00-12-12PR7.00-12-12PR28×9-15-14PR28×9-15-14PR250-15-14PR
Especificaciones del neumático trasero

5.00-8-8PR5.00-8-8PR5.00-8-8PR18×7-8-14PR18×7-8-14PR200/15-10200/15-10200/15-10
Ancho de vía delanteroW1mm925925925970970100010001055
Ancho de vía traseroW2mm930930930960960980980980
Ángulo de inclinación del mástil (delantero/trasero)a/b°6-126-126-126-126-126-126-126-12
Altura de retracción del mástilH1mm19851985198520002000212521252135
Altura de elevación libreH5mm135135135130130130135135
Altura máxima de elevaciónHmm30003000300030003000300030003000
Altura máxima durante el funcionamientoH2mm40454045404540304030419041904200
Altura total (protector superior)H3mm21002100210021402140216021602170
Longitud (hasta el plano vertical de la horquilla)Lmm21602160216023352335247524802580
AnchoENmm11301130113011701170122512251335
Tamaño de la horquilla (alto*ancho*largo)
mm35×100×92035×100×92035×100×92040×120×107040×120×107045×122×107050×122×107050×122×1070
Distancia exterior entre bifurcaciones (mín./máx.)
mm210-1025210-1025210-1025250-1085250-1085260-1085260-1085260-1085
Distancia al suelo del mástil (sin carga)H4mm100100100115115135135145
Distancia mínima al suelo
mm858585145145150150160
Radio de giro mínimomm19601960196020902090227022702370
Velocidad máxima de desplazamiento (carga completa/sin carga)km/h14/1514/1514/1515/1515/1515/1515/1515/15
Velocidad máxima de elevación (carga completa/sin carga)mm/s320/400300/400300/400350/450350/450360/400340/400320/400
Reducción de velocidad (carga completa/sin carga)mm/s520/480520/480520/480540/450540/450390/380390/380380/370
tracción máximanorte1100011000110001950019500185001850018000
Capacidad de ascenso (carga completa/sin carga)%20/2015/2015/2020/2520/2517/2516/2515/20
Potencia nominal del motor de tracción, sistema de funcionamiento S2 de 60 minutoskW10AC12AC12AC
Potencia nominal del motor de la bomba de aceite, sistema de funcionamiento S3 al 15%.kW16AC21AC21AC
Tipo de motor/nivel de protección
Motor asíncrono de CA IP54Motor asíncrono de CA IP54Motor asíncrono de CA IP54
Tipo de batería
Batería de LiFePO4Batería de LiFePO4Batería de LiFePO4
Voltaje/capacidad estándar de la bateríaV/Ah76,8/12576,8/15076,8/202
Peso estándar de la bateríakg170180220
Tipo de calentamiento/nivel de protección de la batería
Calefacción eléctrica de baja temperatura IP54Calefacción eléctrica de baja temperatura IP54Calefacción eléctrica de baja temperatura IP54
Garantía de la batería (lo que ocurra primero)
5 años o 10.000 horas5 años o 10.000 horas5 años o 10.000 horas
Controlador de motor tipo MCU
MOSFET/CAMOSFET/CAMOSFET/CA
fabricante de controladores de motor MCU
JIACHÉNJIACHÉNJIACHÉN
Modelo de controlador de motor MCU
ACM80C250ACM80C450ACM80C450
presión de trabajo del sistema hidráulicoMpa17.52121
